Open3D 学习笔记：点云、KD-Tree、Octree 与基础处理

这篇内容基于原始 Notion 导出整理，保留原笔记的知识主线，同时清理了导入残留、代码块污染和不自然的标题层级，方便后续复习与继续补充。

一、Open3D 是什么

Open3D 是一个常用的 3D 数据处理库，适合做：

点云读写与可视化
点云/网格/RGB-D 数据结构操作
邻域搜索
滤波、法线估计、配准、重建等基础几何处理

对后续 3D 视觉、点云处理或配准实验而言，Open3D 基本可以看作一个很好用的工具箱。

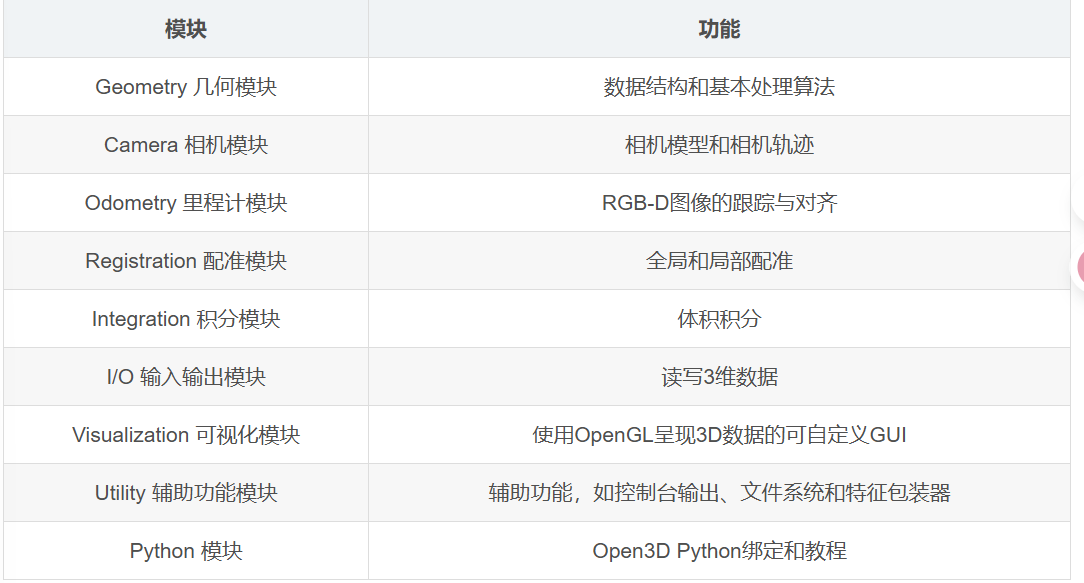

Open3D 数据结构概览

这里先把最常见的几个基础模块整理清楚：

点云、网格、RGB-D 这三类核心数据结构
点云的读写与可视化
KD-Tree 与 Octree
常见滤波
法线估计

二、Open3D 中常见的数据结构

1. 点云（Point Cloud）

点云是最常见的 3D 数据形式，本质上是一组三维点的集合。一个点云对象中常见的数据包括：

点坐标 points
颜色 colors
法向量 normals

import open3d as o3d

pcd = o3d.geometry.PointCloud()

pcd.points    # 点的坐标 (x, y, z)
pcd.colors    # 点的颜色 (r, g, b)，可选
pcd.normals   # 点的法向量 (nx, ny, nz)，可选

2. 网格（Mesh）

网格更适合表达连续表面，通常由顶点和三角面片组成。

import open3d as o3d

mesh = o3d.geometry.TriangleMesh()

mesh.vertices          # 顶点坐标
mesh.triangles         # 三角面片（顶点索引）
mesh.vertex_colors     # 顶点颜色，可选
mesh.vertex_normals    # 顶点法向量，可选
mesh.triangle_normals  # 面片法向量，可选

3. RGB-D 图像

RGB-D 图像可以理解为“彩色图 + 深度图”的组合。每个像素不仅有颜色信息，还有到相机的距离信息。

import open3d as o3d

rgbd = o3d.geometry.RGBDImage()

rgbd.color  # RGB 图像
rgbd.depth  # 深度图像

直观上可以这样理解：

RGB 图像对应像素的颜色信息
深度图对应像素到相机的距离信息

这也是很多三维重建流程的起点。

4. 三者之间的关系

在很多任务里，这三类数据并不是孤立的，而是能相互转换：

RGB-D → 点云：根据相机内参把像素反投影到三维空间
点云 → 网格：通过曲面重建方法恢复连续表面

也就是说，常见链路可以概括为：

RGB-D 图像 → 点云 → 网格

5. RGB-D 转点云

import open3d as o3d

color = o3d.io.read_image("color.jpg")
depth = o3d.io.read_image("depth.png")
rgbd = o3d.geometry.RGBDImage.create_from_color_and_depth(color, depth)

intrinsic = o3d.camera.PinholeCameraIntrinsic(
    width=640,
    height=480,
    fx=525.0,
    fy=525.0,
    cx=319.5,
    cy=239.5,
)

pcd = o3d.geometry.PointCloud.create_from_rgbd_image(rgbd, intrinsic)

这一步里最关键的是相机内参，因为它决定了二维像素如何被映射到三维坐标系中。

6. 点云转网格

点云转网格本质上属于表面重建问题，常见方法包括：

泊松重建（Poisson Reconstruction）
Ball Pivoting
Alpha Shapes

# 方法 1：泊松表面重建
mesh, densities = o3d.geometry.TriangleMesh.create_from_point_cloud_poisson(
    pcd, depth=9
)

# 方法 2：Ball Pivoting
radii = [0.005, 0.01, 0.02, 0.04]
mesh = o3d.geometry.TriangleMesh.create_from_point_cloud_ball_pivoting(
    pcd, o3d.utility.DoubleVector(radii)
)

# 方法 3：Alpha Shapes
mesh = o3d.geometry.TriangleMesh.create_from_point_cloud_alpha_shape(
    pcd, alpha=0.03
)

这里要注意：不同重建方法对点云密度、噪声和法线质量都比较敏感，实际使用时通常要先做滤波和法线估计。

三、点云读写

1. 基本读写接口

import open3d as o3d

print("-> 正在加载点云...")
pcd = o3d.io.read_point_cloud("test.pcd")
print(pcd)

print("-> 正在保存点云...")
o3d.io.write_point_cloud("write.pcd", pcd, write_ascii=True)

常用接口就是：

o3d.io.read_point_cloud()
o3d.io.write_point_cloud()

2. 常见点云文件格式

PLY

PLY 比较适合存储顶点、颜色、面片等信息。

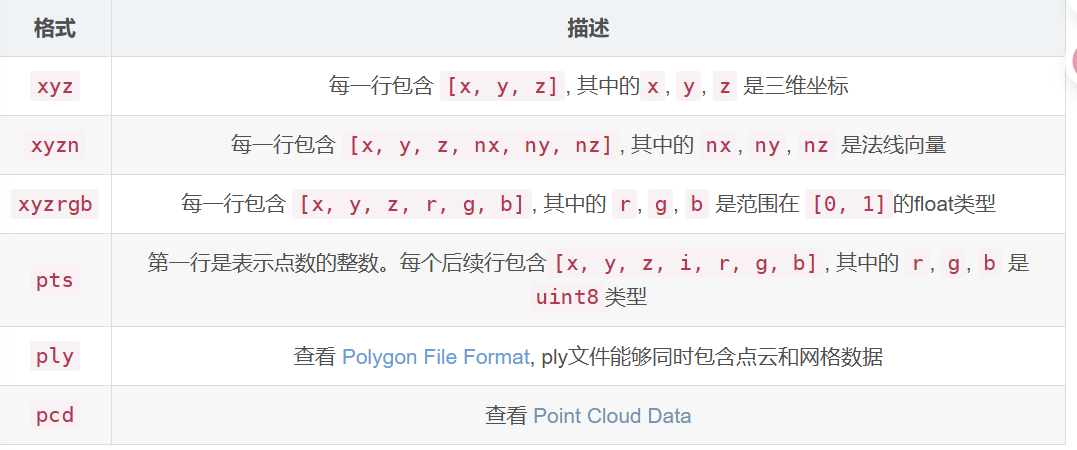

PLY 文件结构示意

PCD

PCD 是点云处理中非常常见的一种格式，常见头信息包括：

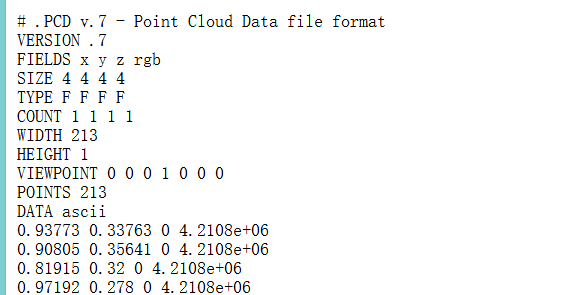

PCD 文件头示意

FIELDS：数据字段，例如 x y z rgb
SIZE：每个字段所占字节数
TYPE：字段数据类型，例如 F 表示 float
COUNT：每个字段的通道数
WIDTH / HEIGHT：描述点云组织形式
VIEWPOINT：采集视角或传感器位姿
POINTS：点总数
DATA：存储方式，例如 ascii、binary

这里有一个值得记一下的问题：

VIEWPOINT 背后会涉及位姿表示，所以后面确实有必要继续补四元数、旋转矩阵、欧拉角之间的关系。

这部分和点云配准、相机位姿估计都很相关。

四、点云可视化

最常见的可视化接口是：

import open3d as o3d

pcd = o3d.io.read_point_cloud("test.pcd")
o3d.visualization.draw_geometries([pcd])

如果要同时显示多个点云，也可以直接放进同一个列表里：

o3d.visualization.draw_geometries([pcd1, pcd2])

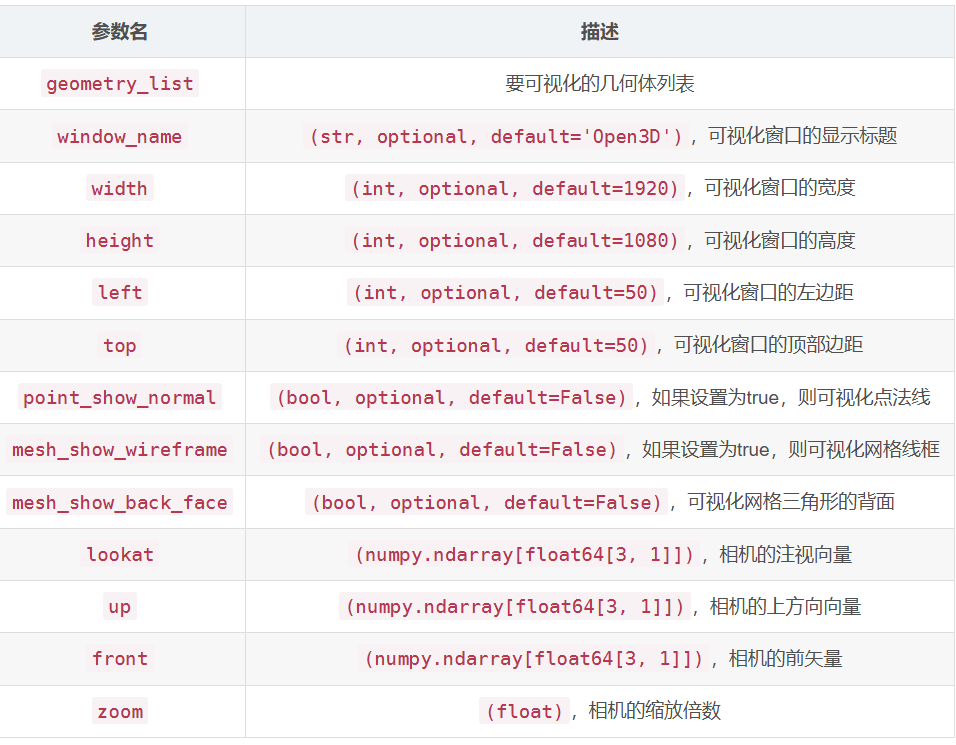

下图就是典型的点云显示效果：

点云可视化示意

五、KD-Tree 与 Octree

这两个结构本质上都是为了提高空间查询效率，但适用思路不一样。

5.1 KD-Tree

KD-Tree 是一种面向 k 维空间的二叉树结构。对三维点云来说，它通常会交替地按照 x、y、z 方向切分空间，因此非常适合做：

最近邻搜索
半径搜索
混合邻域搜索

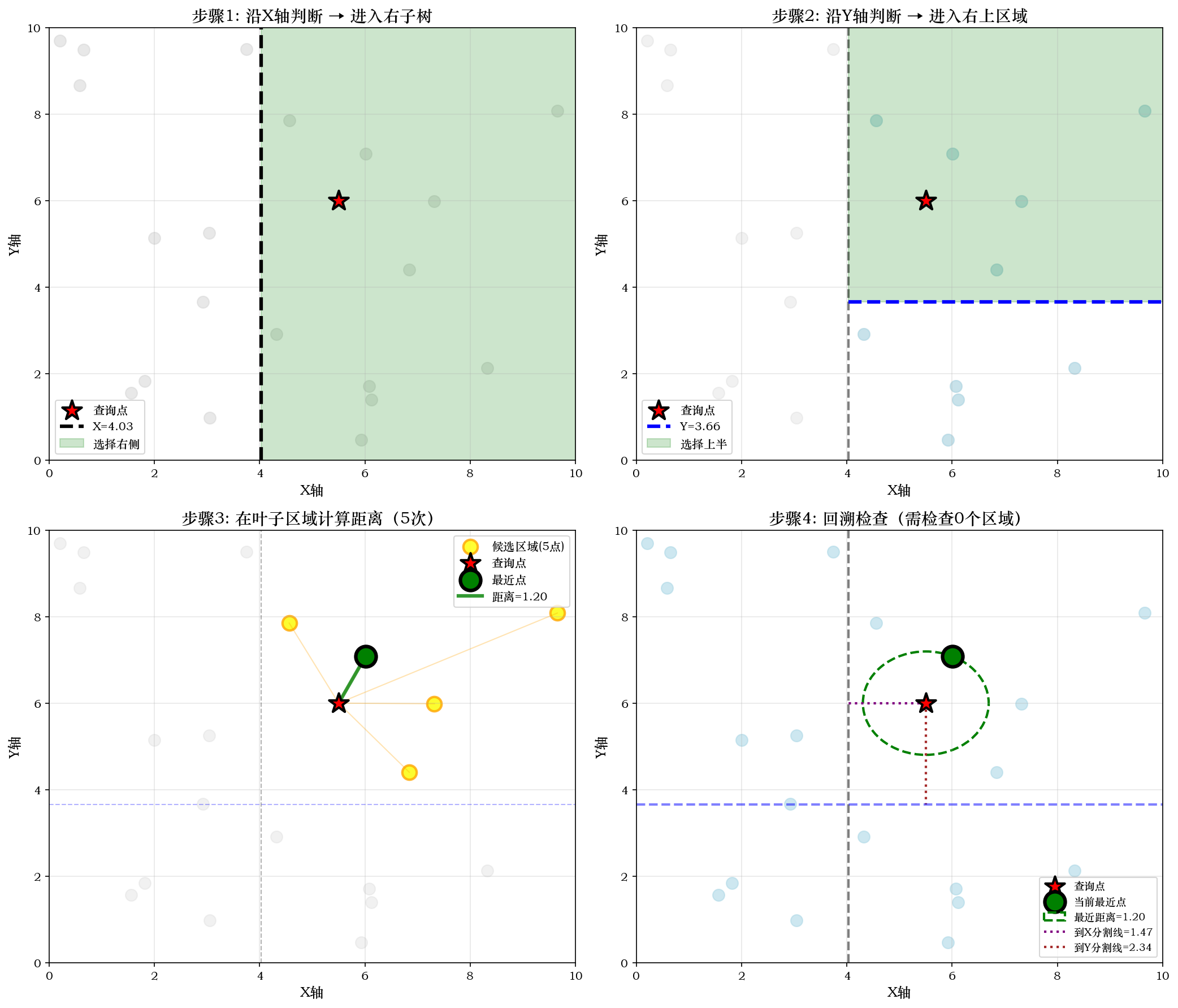

KD-Tree 搜索示意

在 Open3D 里建立 KD-Tree 很直接：

pcd_tree = o3d.geometry.KDTreeFlann(pcd)

1. K 近邻搜索

k = 5000
[num_k, idx_k, _] = pcd_tree.search_knn_vector_3d(pcd.points[1500], k)

返回值含义：

num_k：找到的邻域点数量
idx_k：邻域点索引
_：距离平方列表，很多时候可以忽略

如果想把邻域点染成蓝色，可以这样写：

import numpy as np

np.asarray(pcd.colors)[idx_k[1:], :] = [0, 0, 1]

这里 idx_k[1:] 的作用是跳过查询点本身。

2. 半径邻域与混合邻域

radius = 0.02
[num_radius, idx_radius, _] = pcd_tree.search_radius_vector_3d(
    pcd.points[1500], radius
)

max_nn = 200
[num_hybrid, idx_hybrid, _] = pcd_tree.search_hybrid_vector_3d(
    pcd.points[1500], radius, max_nn
)

KNN：返回固定个数的最近邻
Radius Search：返回固定半径内的所有点
Hybrid Search：返回固定半径内、但不超过最大数量的点

3. 一个完整示例

import open3d as o3d
import numpy as np

pcd = o3d.io.read_point_cloud("bunny.pcd")
pcd.paint_uniform_color([0.5, 0.5, 0.5])

pcd_tree = o3d.geometry.KDTreeFlann(pcd)

# 查询点染成紫色
np.asarray(pcd.colors)[1500] = [0.5, 0.0, 0.5]

# K 近邻染成蓝色
k = 5000
[num_k, idx_k, _] = pcd_tree.search_knn_vector_3d(pcd.points[1500], k)
np.asarray(pcd.colors)[idx_k[1:], :] = [0, 0, 1]

# 半径邻域染成红色
radius = 0.02
[num_radius, idx_radius, _] = pcd_tree.search_radius_vector_3d(pcd.points[1500], radius)
np.asarray(pcd.colors)[idx_radius[1:], :] = [1, 0, 0]

# 混合邻域染成绿色
max_nn = 200
[num_hybrid, idx_hybrid, _] = pcd_tree.search_hybrid_vector_3d(
    pcd.points[1500], radius, max_nn
)
np.asarray(pcd.colors)[idx_hybrid[1:], :] = [0, 1, 0]

o3d.visualization.draw_geometries([pcd])

5.2 Octree

Octree 是一种面向三维空间的树结构，每个节点对应一个立方体区域，并继续细分成 8 个子立方体。

它常用于：

空间划分
稀疏表示
体素化相关处理
空间查询
碰撞检测与渲染

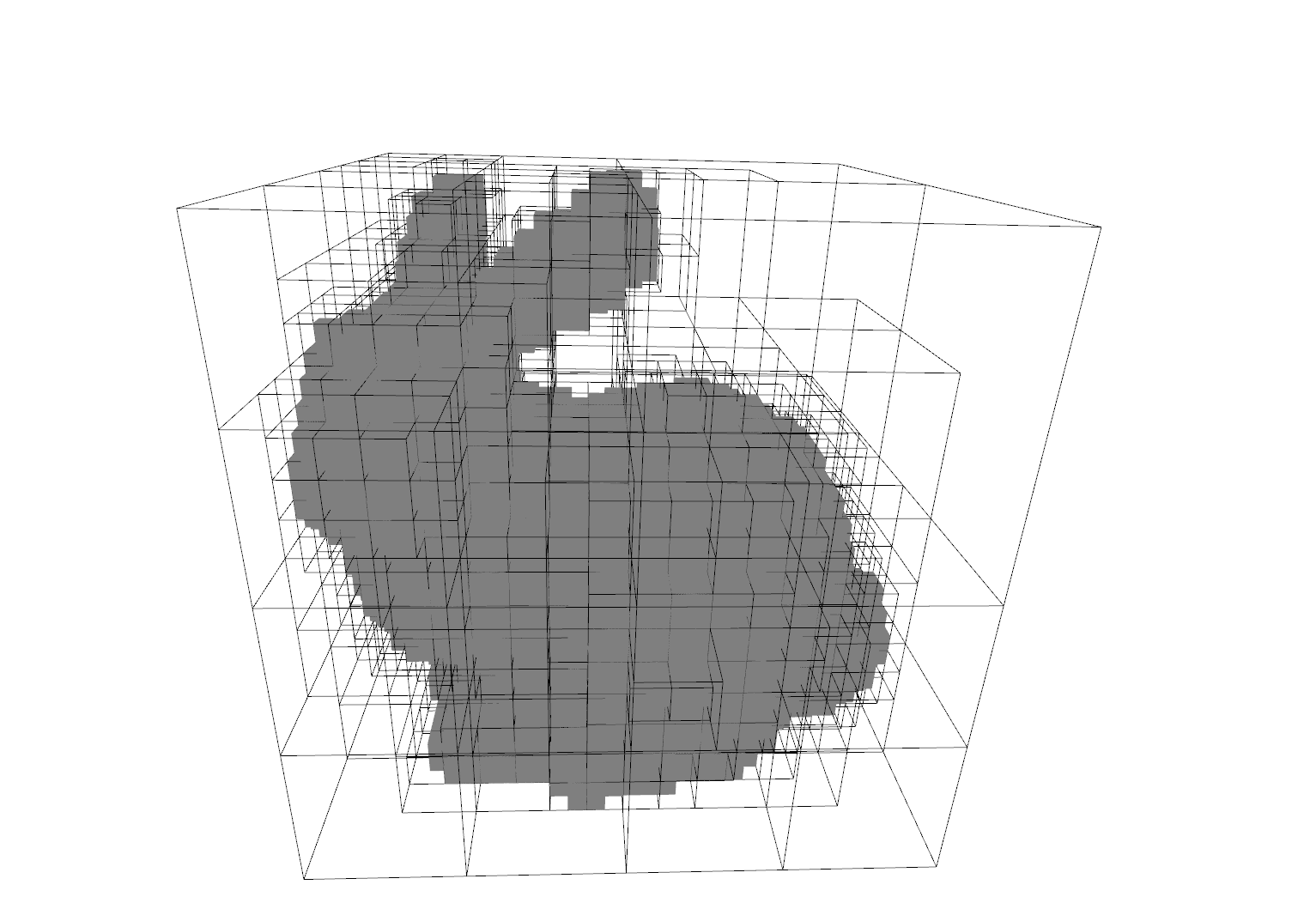

Octree 结构示意

1. 从点云创建 Octree

import open3d as o3d

pcd = o3d.io.read_point_cloud("tree.pcd")

octree = o3d.geometry.Octree(max_depth=4)
octree.convert_from_point_cloud(pcd, size_expand=0.01)

o3d.visualization.draw_geometries([octree])

这里 max_depth=4 表示树的最大深度。深度越大，空间划分越细，但开销也会增加。

2. 从体素栅格创建 Octree

import open3d as o3d

pcd = o3d.io.read_point_cloud("tree.pcd")
voxel_grid = o3d.geometry.VoxelGrid.create_from_point_cloud(pcd, voxel_size=0.2)

octree = o3d.geometry.Octree(max_depth=4)
octree.create_from_voxel_grid(voxel_grid)

o3d.visualization.draw_geometries([octree])

如果后面涉及大场景点云组织、稀疏表示或者搜索加速，Octree 是值得继续深入的。

六、点云滤波

点云处理中，滤波的目的通常是：

去掉离群点
做平滑
减少噪声
降低点数规模

原笔记里列了一个总表，核心可以先这样记：

统计滤波：去离群点
半径滤波：去孤立点
体素下采样：降采样
均值/中值滤波：平滑
直通滤波：按空间范围裁剪

1. 统计滤波示例

import open3d as o3d

pcd = o3d.io.read_point_cloud("desk.pcd")

num_neighbors = 20
std_ratio = 2.0

sor_pcd, ind = pcd.remove_statistical_outlier(num_neighbors, std_ratio)
sor_pcd.paint_uniform_color([0, 0, 1])

sor_noise_pcd = pcd.select_by_index(ind, invert=True)
sor_noise_pcd.paint_uniform_color([1, 0, 0])

o3d.visualization.draw_geometries([sor_pcd, sor_noise_pcd])

这里：

蓝色表示保留下来的点
红色表示被识别为噪声的点

这个接口在实际中很常用，因为统计滤波对离群噪声点有比较直观的处理效果。

2. 这一部分后续还可以继续补什么

原笔记里还列到了：

半径滤波
直通滤波
均值滤波
中值滤波
组合滤波

这部分后面很适合单独再扩成一篇“点云滤波专题”，因为它和点云质量、后续配准/重建效果直接相关。

七、点云特征提取：法线估计

法线是点云处理中非常基础的一类局部几何特征。很多任务都离不开它，比如：

表面重建
配准
曲率估计
局部特征描述

法线估计示例

import open3d as o3d
import numpy as np

pcd = o3d.io.read_point_cloud("bunny.pcd")

radius = 0.01
max_nn = 30

pcd.estimate_normals(
    search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=radius, max_nn=max_nn)
)

o3d.visualization.draw_geometries([pcd], point_show_normal=True)

print(np.asarray(pcd.normals)[:10, :])

这段代码本质上做了两件事：

在每个点附近找一小片邻域
用邻域几何关系估计该点法向量

这里又能看出 KD-Tree 的重要性：很多点云局部特征计算，本质上都依赖高效邻域搜索。

八、点云分割

点云分割的目标，是把一个大点云拆成更有意义的局部结构，比如：

不同物体
不同平面
不同区域
背景与前景

在 Open3D 的基础流程里，分割通常不是最后一步，而是很多下游任务前的预处理步骤。比如做目标提取、局部重建、局部配准时，先把点云拆开往往更有效。

8.1 DBSCAN 聚类分割

DBSCAN（Density-Based Spatial Clustering of Applications with Noise）是一种基于密度的聚类方法。它的优点是：

不需要提前指定簇的数量
能识别噪声点
对形状不规则的簇比较友好

在点云里，它很适合做“把局部连成片的点分成不同簇”这类任务。

Open3D 中常用接口是：

import open3d as o3d
import numpy as np
import matplotlib.pyplot as plt

pcd = o3d.io.read_point_cloud("cluster.pcd")
labels = np.array(pcd.cluster_dbscan(eps=0.02, min_points=10, print_progress=True))

max_label = labels.max()
print(f"点云共有 {max_label + 1} 个聚类")

colors = plt.get_cmap("tab20")(labels / (max_label if max_label > 0 else 1))
colors[labels < 0] = 0
pcd.colors = o3d.utility.Vector3dVector(colors[:, :3])

o3d.visualization.draw_geometries([pcd])

这两个参数最重要：

eps：邻域半径，决定多近的点会被看作一个局部密度区域
min_points：最少邻域点数，决定一个区域是否足以形成簇

另外，Open3D 文档也提醒过：DBSCAN 在计算前会预计算 epsilon 半径内的邻居，如果 eps 设得太大，内存开销会明显上升。

所以这类参数一般要结合点云尺度来调：

点云尺度大，eps 通常也要更大
点云非常稠密，min_points 可以适当增大
如果噪声特别多，往往要先做滤波，再做聚类

8.2 DBSCAN 适合什么、不适合什么

它适合：

多个物体天然分离的场景
想直接找局部连通结构的场景
需要显式识别噪声点的情况

它不太适合：

不同区域密度差异特别大
大规模超密点云，参数非常难统一
物体本来就紧贴或交叠的场景

如果后面涉及桌面场景点云、物体分离或局部区域提取，DBSCAN 是一个值得优先上手的基础方法。

九、点云曲面重建

曲面重建的目标，是把离散点云恢复成连续曲面，也就是从“散点”变成“可渲染、可分析的表面网格”。

这一步在很多任务里都很重要，比如：

3D 建模
逆向工程
可视化展示
几何分析
后续网格处理

9.1 为什么重建前通常要先估计法线

很多曲面重建方法不仅需要点的位置，还依赖点的局部方向信息，也就是法线。尤其是：

Poisson Surface Reconstruction
Ball Pivoting

如果法线估计不准，或者方向不一致，生成的网格很容易：

破碎
过度平滑
出现错误连接
局部翻面

所以比较标准的流程通常是：

点云 → 滤波 / 下采样 → 法线估计 → 法线方向一致化 → 曲面重建

9.2 Alpha Shapes

Alpha Shapes 可以理解成凸包的一个推广，通过 alpha 参数控制最终保留几何细节的程度。

mesh = o3d.geometry.TriangleMesh.create_from_point_cloud_alpha_shape(
    pcd, alpha=0.03
)

特点是：

参数直观
适合快速试验
对局部细节有一定表达能力

但它对参数比较敏感，alpha 不同，结果可能差很多。

9.3 Ball Pivoting

Ball Pivoting Algorithm（BPA）可以直观理解成：

拿一个给定半径的小球在点云表面“滚动”，当球同时接触 3 个点时就形成一个三角形。

radii = [0.005, 0.01, 0.02, 0.04]
mesh = o3d.geometry.TriangleMesh.create_from_point_cloud_ball_pivoting(
    pcd, o3d.utility.DoubleVector(radii)
)

它比较适合：

点分布相对均匀
法线质量较好
希望表面细节尽量被保留

9.4 Poisson 重建

Poisson Surface Reconstruction 是很常见的曲面重建方法。它通常能生成比较平滑、整体性较强的网格。

mesh, densities = o3d.geometry.TriangleMesh.create_from_point_cloud_poisson(
    pcd, depth=9
)

其中：

depth 可以理解成控制重建分辨率的重要参数
数值越大，结果可能越细，但计算量和内存开销也越大

Poisson 的优点是：

结果通常比较完整和平滑
对整体表面恢复效果较好

缺点是：

容易“补洞”过头
对噪声、法线和边界条件比较敏感

如果目标是“展示一个完整表面”，Poisson 常常是很实用的起点；如果更在意局部几何边界，BPA 或其他方法有时会更合适。

十、点云空间变换

点云空间变换本质上就是把点从一个坐标系映射到另一个坐标系。这在 3D 视觉里几乎到处都会遇到，比如：

相机坐标系 → 世界坐标系
局部坐标系 → 全局坐标系
单帧点云 → 配准到另一帧点云

10.1 常见变换类型

最常见的是刚体变换，包括：

旋转（Rotation）
平移（Translation）

如果用齐次矩阵表示，一般写成 4×4 形式：

[ T = \begin{bmatrix} R & t \ 0 & 1 \end{bmatrix} ]

其中：

R 是 3×3 旋转矩阵
t 是 3×1 平移向量

10.2 Open3D 中的基本变换操作

import open3d as o3d
import numpy as np

pcd = o3d.io.read_point_cloud("test.pcd")

T = np.array([
    [1, 0, 0, 0.1],
    [0, 1, 0, 0.0],
    [0, 0, 1, 0.2],
    [0, 0, 0, 1.0],
])

pcd.transform(T)

除此之外，还会常见到：

translate()：平移
rotate()：旋转
scale()：缩放
transform()：应用完整齐次变换矩阵

10.3 为什么这一节重要

很多刚接触点云的人会把“配准”和“变换”分开看，但实际上：

配准的输出，本质上就是一个空间变换矩阵
配准算法的目标，就是求出把 source 对齐到 target 的那组变换参数

如果后面要认真做配准，旋转矩阵、平移、齐次变换、坐标系切换这些内容都需要真正吃透。

十一、点云配准

点云配准的目标，是求出两个点云之间的空间变换，使它们在同一坐标系下尽可能对齐。

这是点云处理中最核心的任务之一，尤其在下面这些场景里特别常见：

多视角拼接
SLAM / 建图
3D 重建
工业测量
扫描数据融合

11.1 配准一般分成两步

一个很经典的思路是：

粗配准（Global Registration）
- 不依赖很好的初始位姿
- 目标是先找到一个大致正确的对齐关系
精配准（Local Registration）
- 在粗配准结果基础上进一步优化
- 常见代表就是 ICP

Open3D 文档里也明确区分了这一点：

Global registration 用来给初始化
ICP 这类 local method 用来做精细对齐

11.2 FPFH + RANSAC 粗配准

如果 source 和 target 一开始差得比较远，通常不能直接上 ICP，因为它容易陷入局部最优。

所以常见做法是：

先下采样
再估计法线
再计算 FPFH 特征
然后用 RANSAC 找匹配并估计初始位姿

这里 FPFH（Fast Point Feature Histogram）本质上是一种局部几何特征描述子，能把一个点附近的几何形状编码成特征向量，方便做点之间的粗匹配。

11.3 ICP 精配准

ICP（Iterative Closest Point）是最经典的精配准方法之一。它的基本思路是反复执行两步：

建立当前最近邻对应关系
更新变换矩阵，使对应误差最小

Open3D 里常见两种版本：

Point-to-Point ICP
Point-to-Plane ICP

Point-to-Point ICP

目标函数可以理解成：

让对应点之间的欧氏距离平方和尽量小

它比较直观，也容易理解。

Point-to-Plane ICP

它不是直接最小化点到点距离，而是最小化：

source 点到 target 对应点切平面的距离

这种方法通常收敛更快，也常常更稳定，但前提是法线估计要靠谱。

Open3D 文档里也提到，point-to-plane ICP 在很多情况下比 point-to-point ICP 收敛更快。

11.4 配准结果怎么评估

Open3D 提供了比较实用的评估接口 evaluate_registration()，常见两个指标是：

fitness：内点对应比例，可以粗略理解成重叠程度，越高越好
inlier_rmse：内点对应的均方根误差，越低越好

如果后面要做实验，不能只看“图上好像对齐了”，还应该结合：

fitness
inlier RMSE
可视化重叠效果
局部区域误差

一起判断配准质量。

11.5 一条最常见的 Open3D 配准路线

一个非常经典的流程就是：

voxel_down_sample
estimate_normals
compute_fpfh_feature
registration_ransac_based_on_feature_matching
registration_icp
evaluate_registration

如果后面涉及多视角点云拼接，这条路线非常值得先彻底跑通。

十二、常用算法

如果从“点云基础处理”这个角度整理，Open3D 里最常见、也最值得优先掌握的一批算法可以按下面分：

12.1 预处理类

Voxel Down Sampling：体素下采样，减少点数、统一密度
Statistical Outlier Removal：统计滤波，去除离群点
Radius Outlier Removal：半径滤波，去除局部孤立点
Crop / Bounding Box：裁剪指定区域

12.2 邻域与空间组织类

KD-Tree：高效最近邻搜索
Octree：空间层次划分与稀疏组织
Voxel Grid：体素网格表达

12.3 分割类

DBSCAN：基于密度的聚类分割
RANSAC Plane Segmentation：平面分割

12.4 特征与几何分析类

法线估计
FPFH 特征
点云距离计算
凸包 / 包围盒

12.5 重建类

Alpha Shapes
Ball Pivoting
Poisson Surface Reconstruction

12.6 配准类

RANSAC 全局配准
Fast Global Registration (FGR)
Point-to-Point ICP
Point-to-Plane ICP

如果是为了后续实验和毕设，最值得优先掌握的大致是这几项：

下采样与滤波
法线估计
KD-Tree 邻域搜索
FPFH 特征
RANSAC + ICP 配准流程
配准结果评估

十三、这篇笔记里最该记住的几点

如果只快速回顾，这篇至少记住下面这些：

Open3D 的核心对象：点云、网格、RGB-D
RGB-D 可以反投影成点云，点云可以进一步重建成网格
KD-Tree 适合邻域搜索，Octree 适合空间分割与稀疏组织
滤波、分割和法线估计是很多下游任务前的基础步骤
点云配准通常不是一步完成，而是粗配准 + 精配准的组合
点云处理不是一招解决问题，而是一条流程链：读入 → 清洗 → 分割 / 邻域 → 特征 → 配准 / 重建
